| RV系列蝸輪減速機系列按Q/QS1-1999技術質量標準設計制造。 RV系列蝸輪減速機在符合GB10085-88圓柱蝸桿輪參數基礎之上，吸取業內先進科技，獨具新穎一格的“方箱型”外形結構，以?xún)?yōu)質鋁合金壓鑄而成、箱體外形美觀 |
 |
| | |
RV系列蝸輪減速機系列按Q/QS1-1999技術質量標準設計制造。 RV系列蝸輪減速機在符合標準GB10085-88圓柱蝸桿輪參數基礎之上，吸取業內先進科技，獨具新穎一格的“方箱型”外形結構，以?xún)?yōu)質鋁合金壓鑄而成、箱體外形美觀，具有以下優勢性能： 1.結構緊湊、體積輕巧、小型高效; 2.熱交換性能好，散熱快； 3.安裝簡易、靈活輕捷、性能優越、易于維護檢修； 4.轉動速比大、扭矩大、承受過載能力高； 5.運行平穩，噪音小，久經耐用； 6.實用性強、安全可靠性大。 1.型號、中心距
|
型號
|
NRV減速機帶輸入軸式 NMRV減速機帶輸入法蘭式（配合電機使用）
|
|
中心距
|
25
|
30
|
40
|
50
|
63
|
75
|
90
|
110
|
130
|
2.型式：

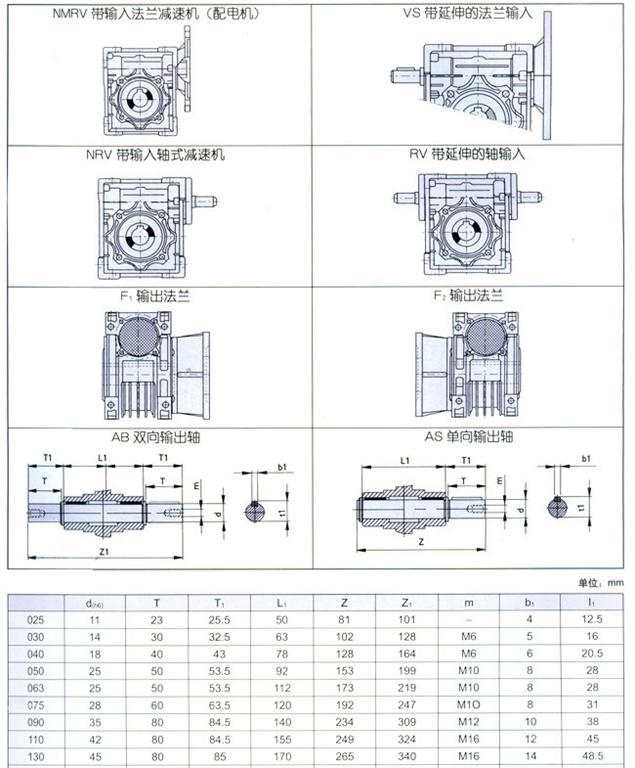

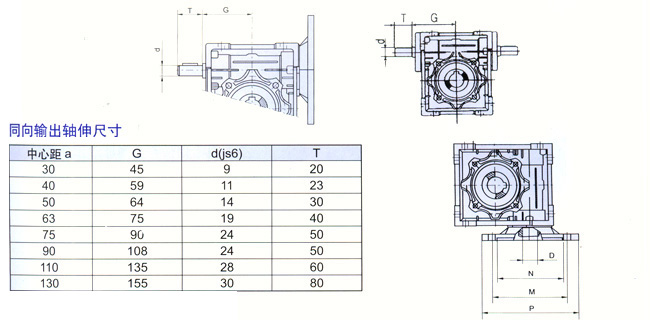

鋁合金減速機輸入型式分為孔輸入、軸輸入、帶延伸的軸輸入、帶延伸的法蘭輸入四種，輸出形式分為孔輸出、單向軸輸出、雙向軸輸出、法蘭輸出四種。 F…（1—2）帶輸出法蘭。VS配同向輸入軸。AS配單向輸出軸。AB配雙向輸出軸（見下圖）。
3.減速機單機速比有7.5、10、15、20、25、30、40、50、60、80、100
4.標記示例
|
中
心
距a
|
減速機的安裝規格
|
減速比i
|
|
法蘭型號
|
N M P
|
7.5
|
10
|
15
|
20
|
25
|
30
|
40
|
50
|
60
|
80
|
100
|
|
軸芯尺寸D
|
|
25
|
56B14
|
50
|
65
|
80
|
9
|
9
|
9
|
9
|
|
9
|
9
|
9
|
|
|
|
|
30
|
63B5
|
95
|
115
|
140
|
11
|
11
|
11
|
11
|
11
|
11
|
11
|
11
|
|
|
|
|
63B14
|
60
|
75
|
90
|
11
|
11
|
11
|
11
|
11
|
11
|
11
|
11
|
|
|
|
|
56B14
|
50
|
65
|
80
|
|
|
|
|
|
|
|
|
9
|
9
|
|
|
40
|
74B5
|
110
|
130
|
160
|
14
|
14
|
14
|
14
|
14
|
14
|
14
|
14
|
|
|
|
|
63B5
|
95
|
115
|
140
|
|
|
|
|
|
|
|
|
11
|
11
|
11
|
|
50
|
80B5
|
130
|
165
|
200
|
19
|
19
|
19
|
19
|
19
|
19
|
19
|
|
|
|
|
|
71B5
|
110
|
130
|
160
|
|
|
|
|
|
|
|
14
|
14
|
14
|
|
|
63B5
|
95
|
115
|
140
|
|
|
|
|
|
|
|
|
|
|
11
|
|
63
|
90B35
|
130
|
165
|
200
|
24
|
24
|
24
|
24
|
24
|
24
|
24
|
|
|
|
|
|
80B5
|
130
|
165
|
200
|
|
|
|
|
|
|
|
19
|
19
|
|
|
|
71B5
|
110
|
130
|
160
|
|
|
|
|
|
|
|
|
|
14
|
14
|
|
75
|
100/112B35
|
180
|
215
|
250
|
28
|
28
|
28
|
28
|
|
28
|
|
|
|
|
|
|
90B35
|
130
|
165
|
200
|
|
|
|
|
24
|
|
24
|
24
|
24
|
|
|
|
80B5
|
130
|
165
|
200
|
|
|
|
|
|
|
|
|
|
19
|
19
|
|
90
|
100/112B35
|
180
|
215
|
250
|
28
|
28
|
28
|
28
|
28
|
28
|
28
|
28
|
|
|
|
|
90B35
|
130
|
165
|
200
|
|
|
|
|
|
|
|
|
24
|
24
|
|
|
80B5
|
130
|
165
|
200
|
|
|
|
|
|
|
|
|
|
|
19
|
|
110
|
132B35
|
230
|
265
|
300
|
38
|
38
|
38
|
38
|
38
|
|
|
|
|
|
|
|
100/112B35
|
180
|
215
|
250
|
|
|
|
|
|
28
|
28
|
28
|
28
|
|
|
|
90B35
|
130
|
165
|
200
|
|
|
|
|
|
|
|
|
|
24
|
24
|
|
130
|
132B35
|
230
|
265
|
300
|
38
|
38
|
38
|
38
|
38
|
38
|
38
|
38
|
|
|
|
|
100/112B35
|
180
|
215
|
250
|
|
|
|
|
|
|
|
|
28
|
28
|
28
|
|

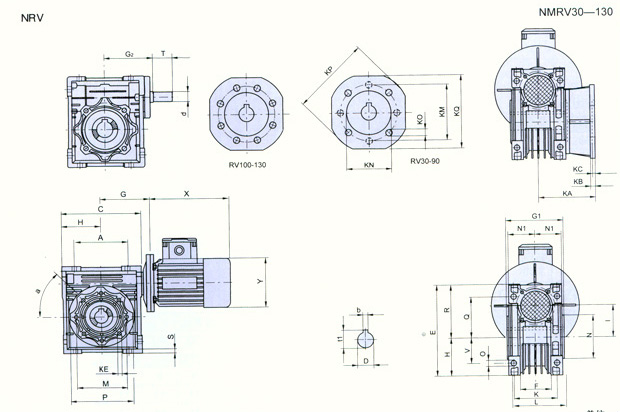

中心距a
|
安裝參數表
|
|
A
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
L
|
M
|
N
|
O
|
P
|
Q
|
R
|
S
|
T
|
V
|
K
|
|
30
|
54
|
80
|
14
|
97
|
32
|
63
|
40
|
30
|
56
|
65
|
55
|
6.5
|
75
|
44
|
57
|
5.5
|
20
|
27
|
44
|
|
40
|
70
|
100
|
18
|
121
|
43
|
70
|
50
|
40
|
71
|
75
|
60
|
7
|
87
|
55
|
71
|
6.5
|
23
|
35
|
60
|
|
50
|
80
|
120
|
25
|
144
|
49
|
80
|
60
|
50
|
85
|
85
|
70
|
8.5
|
100
|
64
|
84
|
7
|
30
|
40
|
70
|
|
63
|
100
|
144
|
25
|
174
|
67
|
95
|
72
|
63
|
103
|
95
|
80
|
8.5
|
110
|
80
|
102
|
8
|
40
|
50
|
85
|
|
75
|
120
|
174
|
28
|
205
|
72
|
112.5
|
86
|
75
|
113
|
115
|
95
|
11
|
140
|
93
|
119
|
10
|
50
|
60
|
90
|
|
90
|
140
|
208
|
35
|
238
|
73
|
130
|
103
|
90
|
130
|
130
|
110
|
13
|
160
|
102
|
135
|
11
|
50
|
70
|
100
|
|
110
|
170
|
252.5
|
42
|
294
|
|
160
|
127.5
|
110
|
142
|
165
|
130
|
14
|
200
|
125
|
167.5
|
15
|
60
|
85
|
115
|
|
130
|
200
|
292.5
|
45
|
334
|
|
180
|
147.5
|
130
|
154
|
215
|
180
|
16
|
250
|
140
|
187.5
|
15
|
80
|
100
|
120
|
|
中心
距a
|
安裝參數表
|
|
G1
|
G2
|
N1
|
KA
|
KB
|
KC
|
KE
|
α
|
KM
|
KN
|
KO
|
KP
|
KQ
|
d
|
b
|
t1
|
|
30
|
63
|
50
|
29
|
54.5
|
6
|
4
|
M6×11(n.4)
|
0°
|
68
|
50
|
6.5(4/90°)
|
80
|
70
|
9
|
5
|
16.3
|
|
40
|
78
|
60
|
36.5
|
67
|
7
|
4
|
M6×8(n.4)
|
45°
|
87
|
60
|
9(4/90°)
|
110
|
95
|
11
|
6
|
20.8
|
|
50
|
92
|
74
|
43.5
|
90
|
9
|
5
|
M8×10(n.4)
|
45°
|
90
|
70
|
11(4/90°)
|
125
|
110
|
14
|
8
|
28.3
|
|
63
|
112
|
90
|
53
|
97
|
10
|
6
|
M8×14(n.8)
|
45°
|
150
|
115
|
11(4/90°)
|
180
|
142
|
19
|
8
|
28.3
|
|
75
|
118
|
105
|
57
|
111
|
13
|
6
|
M8×14(n.8)
|
45°
|
165
|
130
|
14(4/90°)
|
200
|
170
|
24
|
8
|
31.3
|
|
90
|
140
|
125
|
67
|
111
|
13
|
6
|
M10×18(n.8)
|
45°
|
175
|
152
|
14(4/90°)
|
210
|
200
|
24
|
10
|
38.3
|
|
110
|
155
|
142
|
74
|
139
|
15
|
6
|
M10×30(n.8)
|
45°
|
220
|
170
|
14(4/45°)
|
270
|
250
|
28
|
12
|
45.3
|
|
130
|
170
|
162
|
80.5
|
151.5
|
15
|
6
|
M12×40(n.8)
|
45°
|
255
|
180
|
16(4/45°)
|
320
|
290
|
30
|
14
|
48.8
|
|
