TP蝸輪絲桿升降機丨TP螺旋升降機 |
|
|
| 摘要： |

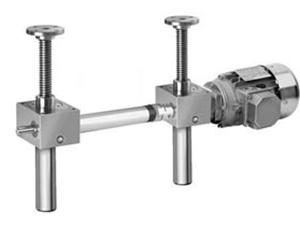

| TP機械絲杠升降機操作簡單,可靠性強,低維修率等優點,使螺旋千斤頂有著廣闊的應用范圍.TP螺旋升降機配有自動連鎖機構,即他們能支撐自身重量而不必采用閘或其它鎖定系統.千斤頂可單獨使用也可與軸、聯軸節，傘齒輪傳動器結合共同使用。 |
 |
| | |
|
性能特點
TP機械絲杠升降機操作簡單,可靠性強,低維修率等優點,使螺旋千斤頂有著廣闊的應用范圍.TP螺旋升降機配有自動連鎖機構,即他們能支撐自身重量而不必采用閘或其它鎖定系統.千斤頂可單獨使用也可與軸、聯軸節，傘齒輪傳動器結合共同使用。他們可由交流或直流電機驅動，也可由液壓或氣壓電機驅動，他們可手動驅動也可用其它傳動形式。TP軸向運動螺桿。驅動軸旋轉帶動蝸輪并產生螺桿的軸向直線運動。螺桿必須有抗旋轉功能；TPR配備旋轉歸納法桿與支撐螺母，驅動軸旋轉帶動蝸輪旋轉。蝸輪與螺桿連接，因而也帶動螺桿旋轉。支撐螺每間把螺桿的旋轉運動轉變成直線運動。支撐螺母必須具有抗旋轉功能。為滿足用戶的廣泛需要，本公司可提供各種螺桿頭，也可按用戶要求定做，TP也可按用戶要求定作千斤頂以滿足用戶特殊機器的特殊要求，產品各大系列均采用雙導軌，確保升機能在最惡劣的條件下發揮最佳工作效能。特殊的密封技術使蝸桿，蝸輪體系能長期在良好的潤滑狀態下運轉。
應用范圍
該產品使螺旋千斤頂有著廣闊的應用范圍。他們可用來升，拉，移或校準任何荷載，甚至極不平衡的荷載，同步性強，是其他機械無法企及的。TP絲桿升降機設計精良，技術先進適應各種苛刻的工作條件。零部件制作精細。表面全部采用精加工技術。易安裝。支架，法蘭，銷子及工程所需其他部件安裝方便。

|

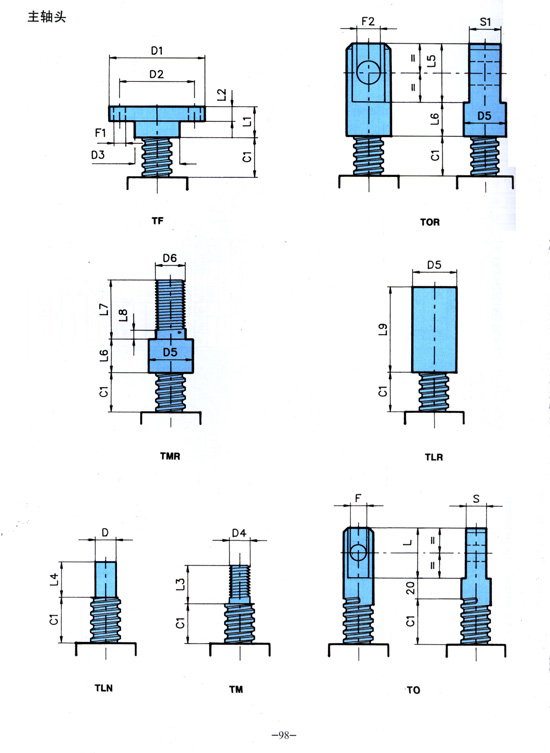

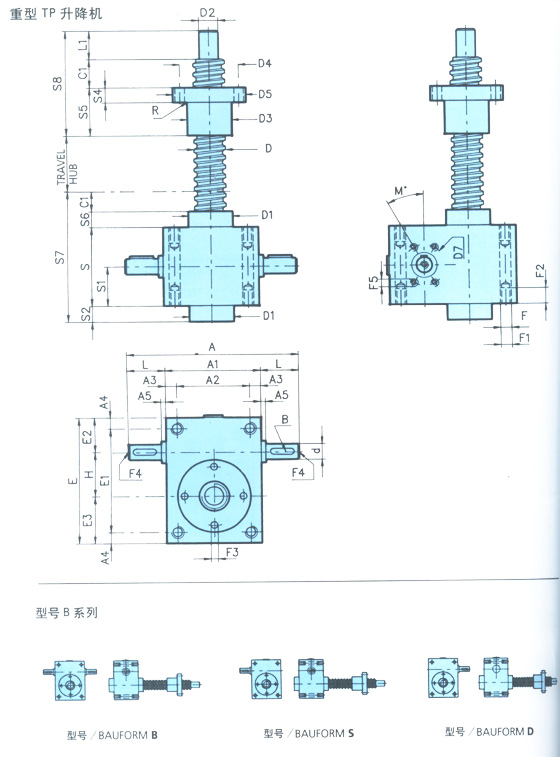

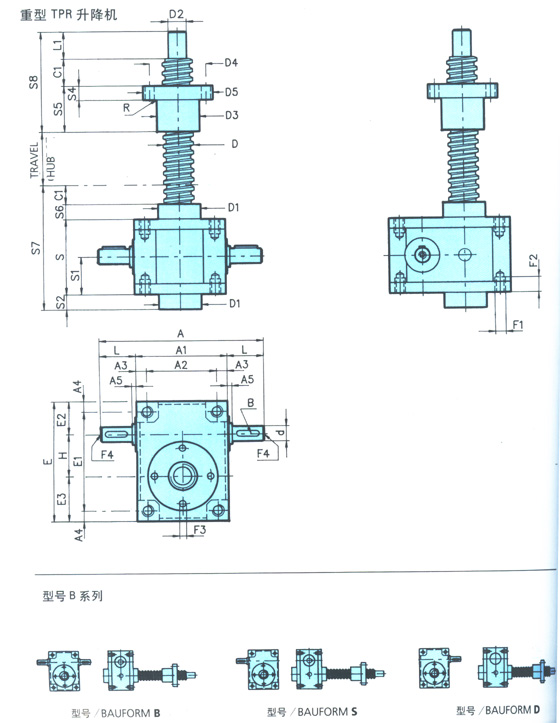

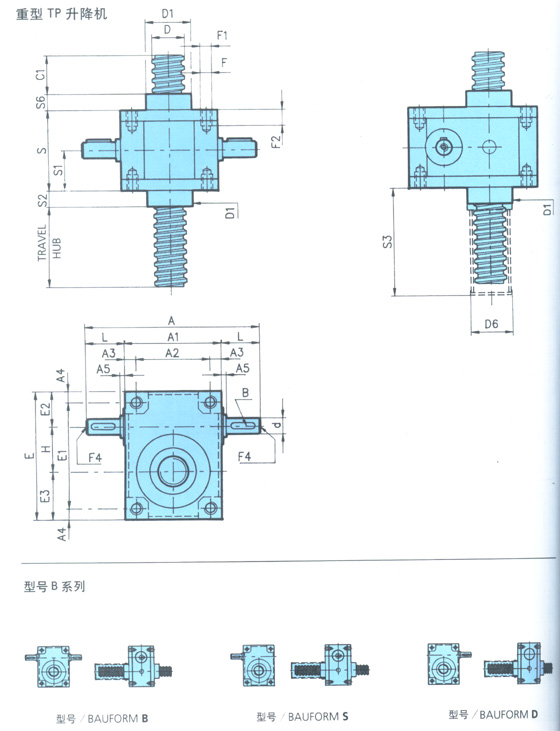

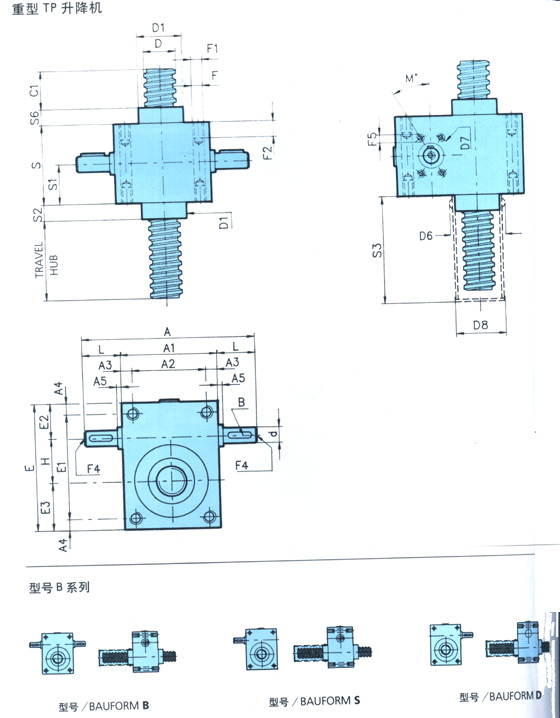

尺寸
|
183
|
204
|
306
|
407
|
559
|
7010
|
8010
|
9010
|
|
A
A1
A2
|
118
70
56
|
150
100
80
|
206
126
102
|
270
160
130
|
270
170
134
|
350
230
180
|
350
230
180
|
390
250
200
|
|
A3
A4
A5
|
7
7
4
|
10
7.5
-
|
12
12
-
|
15
15
-
|
18
18
-
|
25
25
-
|
25
25
-
|
25
25
-
|
|
B
C1
dфj6
|
3×3×15
15
9
|
4×4×20
15
12
|
6×6×30
20
20
|
8×7×40
25
25
|
8×7×40
25
25
|
8×7×50
25
30
|
8×7×50
25
30
|
12×8×60
40
40
|
|
Dф
D1ф
|
18×3
30
38
|
20×4
44
52
|
30×6
60
71
|
40×7
69
80
|
55×9
90
104
|
70×10
120
134
|
80×10
120
134
|
100×12
150
169
|
|
D7ф
D8ф
E
|
-
34
94
|
60
48
100
|
68
65
155
|
86
74
195
|
86
97
211
|
74
127
280
|
74
127
280
|
100
160
320
|
|
E1
E2
E3
|
80
29
35
|
85
32.5
37.5
|
131
45
60
|
165
50
75
|
175
63
78
|
230
75
115
|
230
75
115
|
270
85
125
|
|
Fф
F1
F2
|
9
-
-
|
9
-
-
|
11
-
-
|
13
-
-
|
-
M20
30
|
-
M30
45
|
-
M30
45
|
-
M30
45
|
|
F4
F5
H
|
-
-
30
|
M5×10
M5×12(4)
30
|
M6×12
M6×12(4)
50
|
M8×15
N8×16(4)
70
|
M8×15
M8×16(4)
70
|
M10×18
M8×15(6)
90
|
M10×18
M8×15(6)
90
|
M10×18
M8×18(4)
110
|
|
L
M°
S
|
24
-
50
|
25
30
70
|
40
45
90
|
55
30
120
|
50
30
150
|
60
30
176
|
60
30
176
|
70
45
230
|
|
S1
S2
S3+行程
|
25
10
35
|
35
20
50
|
45
25
60
|
60
35
75
|
75
40
80
|
88
40
80
|
88
40
80
|
115
50
100
|
|
S6
|
15
|
20
|
25
|
35
|
40
|
40
|
40
|
50
|
|
尺寸
|
10012
|
12014
|
14014
|
16016
|
|
A
A1
A2
|
490
320
230
|
490
320
230
|
780
500
360
|
780
500
360
|
|
A3
A4
A5
|
45
25
5
|
45
25
5
|
70
40
10
|
70
40
10
|
|
B
C1
dφj6
|
16×10×70
40
55
|
16×10×70
40
55
|
20×12×110
50
70
|
20×12×110
50
70
|
|
Dφ
D1φ
|
100×12
210
160
|
120×14
210
160
|
140×14
300
210
|
160×16
300
210
|
|
E
E1
E2
|
405
355
105
|
405
355
105
|
590
510
160
|
590
510
160
|
|
E3
F1
F2
|
160
M30
45
|
160
M30
45
|
230
M56
110
|
230
M56
110
|
|
F4
H
L
|
M12×25
140
85
|
M12×25
140
85
|
M14×30
200
140
|
M×30
200
140
|
|
S
S1
S2
|
270
135
50
|
270
135
50
|
370
185
60
|
370
185
60
|
|
S3+行程
S6
|
100
50
|
100
50
|
100
60
|
100
60
|
|
尺寸
|
183
|
204
|
306
|
407
|
559
|
7010
|
8010
|
9010
|
|
A
A1
A2
|
118
70
56
|
150
100
80
|
206
126
102
|
270
160
130
|
270
170
134
|
350
230
180
|
350
230
180
|
390
250
200
|
|
A3
A4
A5
|
7
7
4
|
10
7.5
-
|
12
12
-
|
15
15
-
|
18
18
-
|
25
25
-
|
25
25
-
|
25
25
-
|
|
B
C1
dфj6
|
3×3×15
15
9
|
4×4×20
15
12
|
6×6×30
20
20
|
8×7×40
25
25
|
8×7×40
25
25
|
8×7×50
25
30
|
8×7×50
25
30
|
12×8×60
40
40
|
|
Dф
D1
|
18×3
30
12
|
20×4
44
15
|
30×6
60
20
|
40×7
69
25
|
55×9
90
40
|
70×10
120
55
|
80×10
120
60
|
100×12
150
70
|
|
D3ф
D4ф
D5ф
|
26
40
54
|
32
45
60
|
46
64
80
|
60
78
96
|
76
100
130
|
100
140
180
|
110
150
190
|
150
190
230
|
|
D7ф
E
E1
|
-
94
80
|
60
100
85
|
68
155
131
|
86
195
165
|
86
211
175
|
74
280
230
|
74
280
230
|
100
320
270
|
|
E2
E3
Fф
|
29
35
9
|
32.5
37.5
9
|
45
60
11
|
50
75
13
|
63
78
-
|
75
115
-
|
75
115
-
|
85
125
-
|
|
F1
F2
F3
|
-
-
7
|
-
-
7
|
-
-
7
|
-
-
9
|
M20
30
13
|
M30
45
18
|
M30
45
18
|
M30
45
20
|
|
F4
F5
H
|
-
-
30
|
M5×10
M5×12(4)
30
|
M6×12
M6×12(4)
50
|
M8×15
M8×16(4)
70
|
M8×15
M8×16(4)
70
|
M10×18
M8×15(6)
90
|
M10×18
M8×15(6)
90
|
M10×18
M10×18(4)
110
|
|
L
L1
M·
|
24
14
-
|
25
20
30
|
40
25
45
|
55
30
30
|
50
45
30
|
60
70
30
|
60
75
30
|
70
80
45
|
|
R
S
S1
|
3
50
25
|
3
70
35
|
3
90
45
|
3
120
60
|
3
150
75
|
3
176
88
|
3
176
88
|
3
230
115
|
|
S2
S4
S5
|
10
12
45
|
20
12
45
|
25
14
48
|
35
16
75
|
40
20
100
|
40
30
105
|
40
30
110
|
50
45
135
|
|
S6
S7
S8
|
15
90
74
|
20
125
80
|
25
160
93
|
35
215
130
|
40
255
170
|
40
281
200
|
40
281
210
|
50
370
255
|
|
尺寸
|
10012
|
1204
|
14014
|
16016
|
|
A
A1
A2
|
490
320
230
|
490
320
230
|
780
500
360
|
780
500
360
|
|
A3
A4
A5
|
45
25
5
|
45
25
5
|
70
40
10
|
70
40
10
|
|
B
C1
dфj6
|
16×10×70
40
55
|
16 ×10×70
40
55
|
20×12×110
50
70
|
20×12×110
50
70
|
|
Dф
D1
|
100×12
210
70
|
120×14
210
90
|
140×14
300
120
|
160×16
300
130
|
|
D3ф
D4ф
D5ф
|
150
190
230
|
180
235
280
|
210
270
320
|
210
270
320
|
|
E
E1
E2
|
405
355
105
|
405
355
105
|
590
510
160
|
590
510
160
|
|
E3
F1
F2
|
160
M30
45
|
160
M30
45
|
230
M56
110
|
230
M56
110
|
|
F3
F4
H
|
20(4)
M12×25
140
|
25(4)
M12×25
140
|
25(6)
M14×30
200
|
25(6)
M14×30
200
|
|
L
L1
R
|
85
80
3
|
85
85
3
|
140
120
4
|
140
120
4
|
|
S
S1
S2
|
270
135
50
|
270
135
50
|
370
185
60
|
370
185
60
|
|
S4
S5
S6
|
45
135
50
|
55
160
50
|
80
250
60
|
80
250
60
|
|
S7
S8
|
410
255
|
410
285
|
540
420
|
540
420
|
     |
